Грузоподъёмность макс. (кг)	10,000
Грузоподъёмность при макс. вылете (кг)	3,000
Вылет горизонтальной стрелы макс. (м)	50.0
Вылет наклонной стрелы макс. (м)	43.7
Вылет стрелы при макс. грузоподъёмности (стрела горизонтальная) (м)	15.0
Вылет стрелы при макс. грузоподъёмности (стрела наклонная) (м)	13.4
Высота подъёма крюка макс. (м)	95.2
Грузовой момент (тм)	150
Скорость подъёма/опускания груза макс. массы (м/мин)	30
Скорость подъёма/опускания груза массой до 4,000 кг (м/мин)	60
Скорость плавной посадки груза макс. массы (м/мин)	4
Скорость передвижения грузовой тележки (м/мин)	50/36/18
Скорость передвижения крана (м/мин)	19
Частота вращения (об/мин)	0.65
База (м)	7.5 х 7.5
Задний габарит (м)	5.5
Масса конструктивная (т)	100
Масса противовеса (т)	60.0

Скачать прайс-лист     Скачать договор

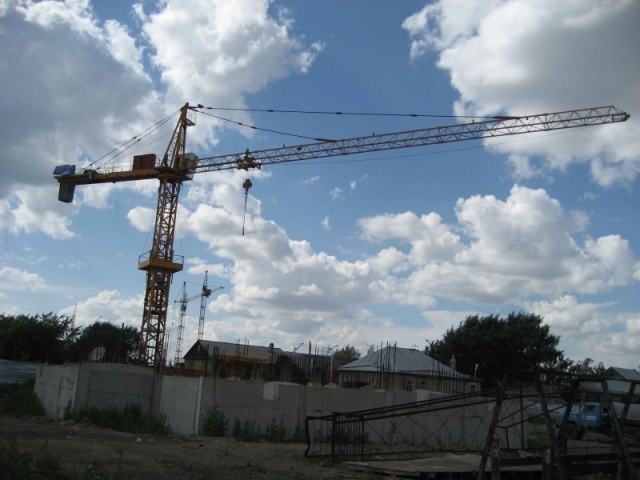

Модель КБ-515 предназначена для строительства 25-ти этажных зданий (грузоподъемность 10т, вылет стрелы 50м, высота подъема до 95м). Башенный кран КБ-515 имеет глубину опускания груза 5 м, что позволяет применять его для котлованных работ.

Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.

Кран имеет несколько мест установки кабины по высоте башни. В начальный период монтажа здания кабина может быть установлена на высоте 22,2 м. В процессе строительства кабина может быть поднята в одно из промежуточных, а затем и верхнее положение. Перемещение кабины осуществляется с помощью обоймы выдвижения.

Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5 м . При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры. Башенный кран КБ-515 успешно заменяет старые модели КБ-В74, KB-503, КБ-504, эксплуатирующиеся до сегодняшнего времени.

В стесненных условиях монтажной площадки, стрела может подращиваться отдельными секциями, по мере наращивания башни.

Кабина машиниста, установленная на специальную раму, крепится к башне при помощи монтажных втулок на одну из четырех "кабинных" секций. Эти секции могут располагаться в любых местах, по высоте башни, удобных для эксплуатационников, но не ниже 22,2 м.

При необходимости управление краном может быть выполнено с выносного радиопульта. Управление механизмами крана, оборудованного кабиной машиниста, при его монтаже и испытаниях, производится с выносного монтажного пульта.

Установка крана допускается в районах с температурой окружающего воздуха от +40 до -50 град.С. Работа крана допускается в интервале температур от +40 до -40 град. С.

Все секции между собой и башня с поворотной платформой крепятся с помощью взаимозаменяемых клиньев и прижимных планок.
Быстроразъемное клиновое соединение позволяет значительно сократить время монтажа и технического обслуживания в процессе эксплуатации.В кабине установлен комплексный прибор безопасности с встроенным регистратором технических характеристик, обеспечивающий запись и долговременное хранение информации о рабочих параметрах крана, а также о степени загрузки крана в течение всего срока службы.

Крепление поворотной опоры осуществляется при помощи высокопрочных болтов и гаек с гарантированным моментам затяжки.
